編輯：凌鷹起重機械   瀏覽：3441   添加時間：2015-08-15 09:18:52

國內防爆電動葫蘆是在原有的CD1、MD1、HB型電動葫蘆的基礎上研制而成的，其存在安全性、可靠性，但是在石化企業廠房易燃、易爆的氣體環境下，無法滿足施工場所的使用環境。電動葫蘆的電動機易發生斷裂，制動機失靈的情況。

針對以上技術缺陷，北京凌鷹提供一種運輸、安裝方便安全性能高，可靠性好，噪音小，控制箱的箱體重量輕，接線安裝方便的一種新型防爆電動葫蘆。

這種防爆電動葫蘆是由制動電機，減速器，變速器，制動器，自動控制開關，卷筒，卷筒繩，卷筒軸，制動輪，變速齒輪，滾輪，棘爪，棘輪，拉簧，控制箱體，接線箱體，蓋板，電纜引入器構成。

（1）其特征是在卷筒的一端通過卷筒繩連有一個變速器和制動電機，在卷筒的另一端通過卷筒繩連有一個變速器和制動器，制動電機的轉子軸前端安裝有一個制動輪，轉子軸后端在變速器內安裝有變速齒輪，變速器的輸出軸固定連接在卷筒一端中心，在卷筒另一端中軸線上安裝有卷筒軸，減速器的低速軸與卷筒連接，制動器與變速器的高轉速軸連接，制動器為電力液壓制動，制動器的電源連接在自動控制開關上。

（2）當電動葫蘆通電工作時，制電動機通過減速器驅動卷筒旋轉，從而纏繞卷筒繩升降起吊重物，滾輪和棘爪隨著導軌的旋轉而擺動，由于拉簧的作用，棘爪和棘輪不能嚙合，當制電動機制動失靈時，起吊的重物快速下墜帶動卷筒逆時針方向加速旋轉，當作用于滾輪的離心力大于拉簧的拉力時，棘爪與棘輪嚙合，將卷筒安全制動，同時斷開電動葫蘆下降方向的自動控制開關，避免事故發生，提高了施工的安全性。

（3）控制箱體與接線箱體固定連接為一體，在控制箱體和接線箱體的開口端均設有蓋板，形成兩個控制密封腔和接線密封腔，在接線箱體的三個表面上設有電纜引入器，使接線安裝過程方便施工，且控制箱體的質量較輕。

這種防爆電動葫蘆彌補了原有防爆電動葫蘆的不足，具有運輸、安裝方便，可靠性好，噪音小；控制箱的箱體重量輕，接線安裝方便，使用壽命長，施工安全性高的特點，是一種具有推廣價值的新產品。

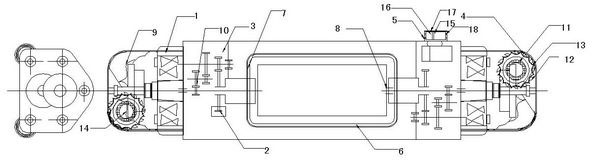

備注：下圖為新型防爆電動葫蘆簡圖。

其中各部分標記如下：制動電機1，減速器2，變速器3，制動器4，自動控制開關5，卷筒6，卷筒繩7，卷筒軸8，制動輪9，變速齒輪10，滾輪11，棘爪12，棘輪13，拉簧14，控制箱體15，接線箱體16，蓋板17，電纜引入器18。
