電動葫蘆在淺圓倉倉頂支撐系統施工流程及操作要點

編輯：凌鷹起重機械瀏覽：1480 添加時間：2023-05-23 11:35:45

?

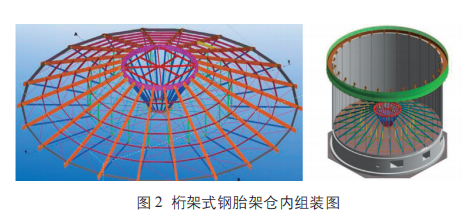

（1）施工準備。根據項目淺圓倉施工圖倉頂幾何尺寸設計鋼桁架組件，找專業鋼結構廠家生產需要的胎架零部件，并運到施工現場進行組裝。項目組織部編制倉頂模板支撐體系，進行專家論證后，按照通過的方案進行施工。在倉壁頂部混凝土澆筑前，在設計標高位置做好牛腿鋼板預埋工作，預埋件安裝方案進行布置，水平中心線在同一標高上，保證牛腿焊接后牛腿頂部在同一水平面（見圖2）。

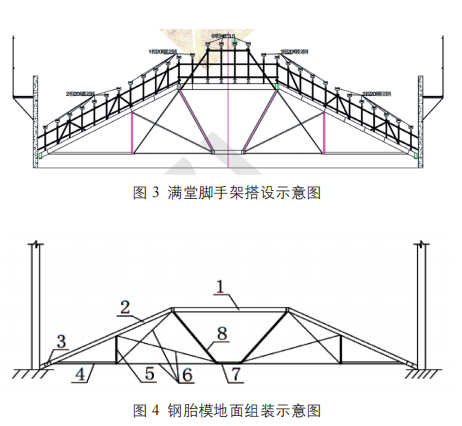

（2）鋼桁架倉內地面組裝。①將淺圓倉內地面回填并平整，便于地面組裝鋼胎模架。在倉內中心地坪上搭設長 6m× 寬 6m× 高 3m 的滿堂鋼管腳手架，在滿堂鋼管支撐架頂部滿鋪跳板組成上弦環梁安裝操作平臺。將上弦環梁在倉外平坦地面組裝好后，用塔吊吊至倉底預先搭好的滿堂鋼管支撐架上，在吊裝就位前按照預設的線將上弦環梁上螺栓孔對準筒倉壁牛腿預埋鋼板的中心。此外，照設計要求搭設26榀鋼桁架，用高強螺栓將 H 型鋼桁架鋼梁與上弦環梁連接成整體后，進行其他組件

的安裝。為防止發生移位，各道連接件要保證對稱安裝（見圖3）。

② 鋼胎模整體安裝前，對專業分包隊伍進行安全技術交底，在淺圓倉筒倉內地面上按①→②→③→④→⑦→⑧→⑤→⑥組裝鋼桁架（見圖4）。

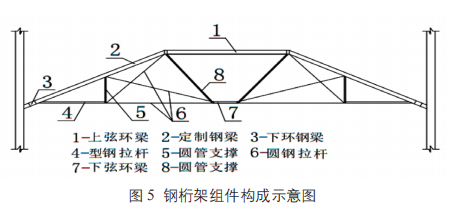

③鋼桁架零部件全部采用高強螺栓連接緊固，應注意以下幾點 : 連接鋼板的連接面應平整，螺母下方加墊彈簧墊片；安裝時有倒角的一側朝向螺栓頭；現場安裝時螺栓孔要較螺栓大一個等級，若螺絲孔較小，不得用氣割進行擴孔，應采用鉸刀或銼刀修整螺栓孔，連接施工用的扭矩扳手在使用前應進行校正，安裝高強度螺栓初擰后再進行終擰直至擰緊為止（見圖 5）。

?
