戶外主變、真空開關等臺架式設備安裝是當前配電網建設、大修技改的一項十分重要的工作。目前，搭斜臺人工抬吊的方法安全性差，很容易被重物壓傷，斜臺上設備也容易失穩，設備容易磕碰;常規起重機械起吊對地形條件要求高，對于地處沿海,蝦池、鹽池、水塘分布較多地區，無法進場安裝，同時租賃臺班費用高，資源浪費明顯。由此可見，目前臺架式設備吊裝方法均具有局限性 ,無法適用特殊條件下設備安裝。

針對上述問題，該文設計了一種適用于配電網臺架式設備安裝的新型起重機，該設備的額定起重量要與臺架式設備的質量相適應，且適用于各種非常規地形,設備體積輕便、操作方便，成本相對低廉,吊裝作業安全可靠。

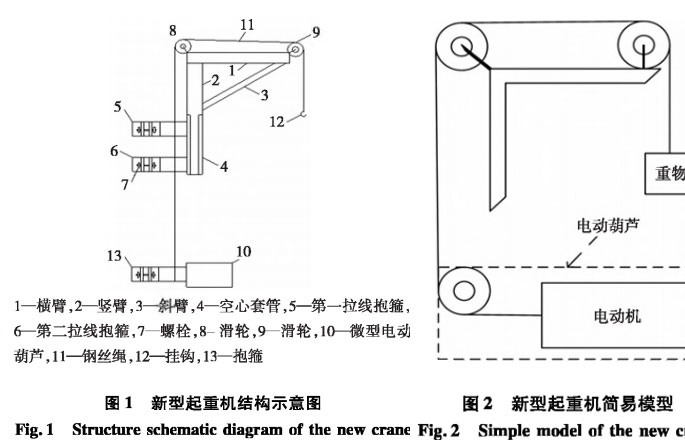

新型起重機是由三角架⑷、抱箍、滑輪、電動葫蘆、小型發電機等單位組成,整體結構如圖1所示。架體是由橫臂、豎臂、斜臂、滑輪焊接成的三角架結構，套管與豎臂采用插接方式相連,滑輪分別設置在橫桿兩端,拉繩穿過滑輪固定在電動葫蘆上。吊裝設備時，可以通過控制器控制電動葫蘆裝置閔輕松吊起重量較大的設備，起吊設備不受地形限制,成本低廉，便于攜帶和安裝，起吊過程安全、平穩、有序。

通過通用橋式起重機橋相關知識進行設計，建立新型起重機簡易模型如圖2所示。該裝置技術簡單,基本結構只需電動機、滑輪等設備即可,組裝方便，只需針對臺架式設備及現場環境做針對性調整即可,由于該裝置通過抱箍固定在電桿上使用，不受地形限制。
